50W-70W Amplificador Circuito com o 2N3055 e MJ295550W

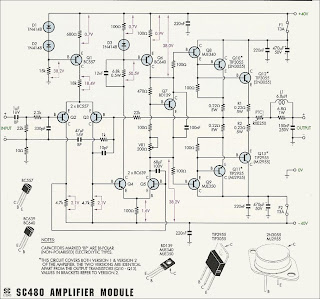

Circuito amplificador de hoje! , Eu tenho o circuito do fórum Japão, que tem um bom pormenor tanto diagrama do circuito, o PCB, a montagem da peça, layout e montra em jogo terminado que você pode fazer com esta informação para 50 Watts Amplificador.você pode ler a especificação, assim como abaixo.
Desempenho
Potência de saída 50 watts em 8Ω 70 watts em 4Ω
Music Power 77 watts em 8Ω; 105 watts em 4Ω
Frequência de resposta-1dB em 14Hz e 70kHz (a 1W-ver Fig.1)
0.875V sensibilidade de entrada para 50Ω em 8Ω
Distorção Harmônica <0,05% de 20Hz a 20kHz; tipicamente <0,003%
Sinal-ruído-114dB não ponderada (22Hz a 22kHz);-119dB ponderado, tanto com relação a 50W em 8Ω
Factor de amortecimento> 140dB em 100Hz e 1kHz, com relação a 8Ω e sem termistor PTC
Proteção fusíveis plus "Polyswitch" termistor PTC.
====================================================================
